Проектирование
зерносушильных комплексов

РД - подробная и детальная часть документации, которая передается клиентом непосредственно подрядчику и используется при строительстве объекта. Для улучшения качества строительства, в компания АТИ всегда предоставляют чуть больше данных. Это облегчает взаимодействие между клиентом и строителями.

Разработка рабочей документации отличается от проектной и включает в себя:

• Детальные чертежи строительных узлов с трехмерным представлением.
• Детальные планы этажей, полный вид фасадов с цветовыми решениями, дополненных аксонометрическими схемами, разрезами и трехмерной демонстрацией.
• Спецификации материалов и оборудования.

Один из важнейших этапов создания объекта. Именно от генплана зависит создание благоприятного для здания окружающего пространства.

Специалисты отдела генерального плана АТИ разрабатывают решения по генеральному плану на всех стадиях выпуска проекта, начиная с проработки архитектурной концепции. Мы тщательно продумываем организацию функциональных зон и рационально используем территории. Добиваемся качественного и экономного строительства. Создаем упорядоченный поверхностный сток.

Проектируем генеральный план с учетом эстетики восприятия отдельных зон и объекта в целом. Организуем безопасное и комфортное передвижение транспортных средств и пешеходов на проектируемое территории. Оптимально располагаем объект на участке. Добиваемся минимального перемещения земляных масс для экономии бюджета.

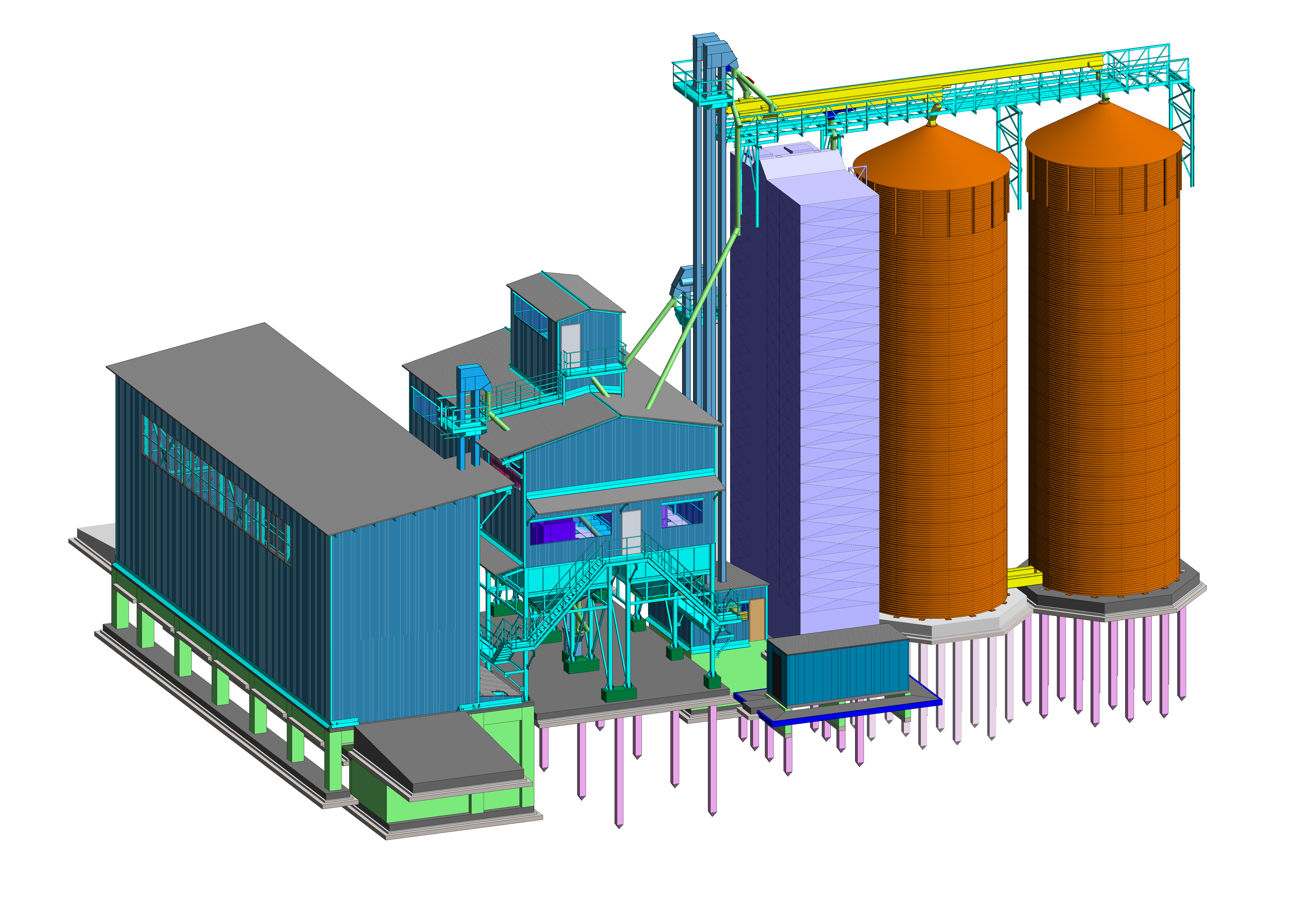

Компания АТИ использует комплексное BIM-проектирование, что позволяет компании разрабатывать полные проекты сельскохозяйственных объектов со сложной технологией и конструкциями. Использование трехмерного моделирования и новейших программных комплексов для расчетов нагрузок позволяют создавать наиболее оптимальные конструкции без перерасхода материалов.

Построение конструктивной модели здания выполняется с указанием точного пространственного размещения фундаментов, свай, ростверков, балок, плит перекрытий и других элементов. Конструкциям назначаются материалы и технические характеристики (класс бетона, марка стали и т.д.). Выполняется армирование конструкций: раскладка арматурных стержней и каркасов, задается шаг стержней назначаются диаметры и класс арматуры, создаются хомуты, закладные детали и т.д. Арматуре конструкций назначаются защитные слои, согласно требованиям к конструкциям.

Формируются чертежи с видами, разрезами, схемами расположения закладных деталей, спецификации на технологическое оборудование, монолитные конструкции, ведомости закладных деталей, ведомости расхода стали.

Благодаря использованию новейших программных комплексов, наличию квалифицированных специалистов по каждому разделу, включая инженеров автоматизации АТИ удается разрабатывать оптимальные, качественные проектные решения. Мы детально рассчитываем необходимые мощности и подбираем наиболее оптимальное оборудование, чтобы избежать перерасходов клиента при строительстве объекта.

Использование единого сервера в АТИ позволяет всем участникам проекта иметь одинаковую актуальную рабочую модель - все решения согласовываются моментально, а конфликты в технических решениях улаживаются в кратчайшие сроки. Качество проектных решений и скорость разработки - на высоте.

Оборудование и материалы инженерных систем вносятся в модель с указанием точных габаритов и пространственного размещения. Трубопроводы и воздуховоды моделируются с указанием размеров сечения, величины уклона и его направления, отображением соединительных элементов, арматуры и изоляционных материалов.

Технология переработки сельскохозяйственной продукции является основой для разработки разделов КЖ, КМ и др. Конструкция зданий и сооружений обеспечивает работу технологического оборудования, а также удобное обслуживание и работу персонала. Разрабатывается принципиальная технологическая схема, на ее основе разрабатывается BIM-модель технологического оборудования. Продукция, в зависимости от необходимости, направляется к различным машинам для очистки, сушки, протравливания и сортировки.

Различные направления движения сырья обеспечиваются электромагнитными клапанами, ручными задвижками, транспортерами и нориями. Все машины, самотеки, силосы и транспортное оборудование входят в состав BIM-модели. Они имеют точную геометрию, обеспечивающую правильное расположение узлов крепления, закладных деталей в железобетонных и металлических конструкциях. Спецификации технологического оборудования включают все машины и механизмы, самотеки, тройники, отводы, задвижки и др.
